التحكم في الإجهاد المتبقي في تصنيع الأنابيب غير الملحومة

الإجهاد المتبقي هو عامل غالبًا ما يتم تجاهله ويمكن أن يؤثر بشكل كبير على الأداء والموثوقية وعمر الخدمةأنابيب فولاذية غير ملحومة. في التطبيقات الصعبة مثل إنتاج النفط والغاز ، وتوليد الطاقة ، ومعالجة البتروكيماويات ، وأنظمة الطيران ، قد يساهم الإجهاد المتبقي غير المنضبط في تشويه الأبعاد ، والتشقق ، وفشل التعب ، وتقليل مقاومة التآكل.

بالنسبة لمصنعي أنابيب الصلب ، يعد التحكم الفعال في الإجهاد المتبقي جزءًا أساسيًا من إنتاج أنابيب غير ملحومة عالية الجودة تلبي معايير الصناعة الصارمة ومتطلبات الأداء على المدى الطويل.

ما هو الإجهاد المتبقي في الأنابيب غير الملحومة ؟

يشير الضغط المتبقي إلى الضغوط الداخلية التي تظل مغلقة داخل المادة بعد اكتمال عمليات التصنيع ، حتى في حالة عدم استخدام أي قوة خارجية.

أثناء إنتاج الأنابيب غير الملحومة ، يمكن أن تخلق العمليات الحرارية والميكانيكية المختلفة توزيعات إجهاد غير متساوية في جميع أنحاء جدار الأنابيب. إذا لم تتم إدارة هذه الضغوط بشكل صحيح ، فقد تؤثر سلبًا على أداء المنتج أثناء التصنيع أو النقل أو التركيب أو الخدمة.

الإجهاد المتبقي يمكن أن يكون إما:

الإجهاد المتبقي للشد-يزيد من خطر التشقق وفشل التعب.

الإجهاد المتبقي الانضغاط-يمكن أن يحسن مقاومة التعب ومتانة السطح.

الهدف من التحكم في الإجهاد هو تقليل إجهاد الشد الضار مع الحفاظ على استقرار الأبعاد والسلامة الميكانيكية.

الأسباب الرئيسية للإجهاد المتبقي في تصنيع الأنابيب غير الملحومة

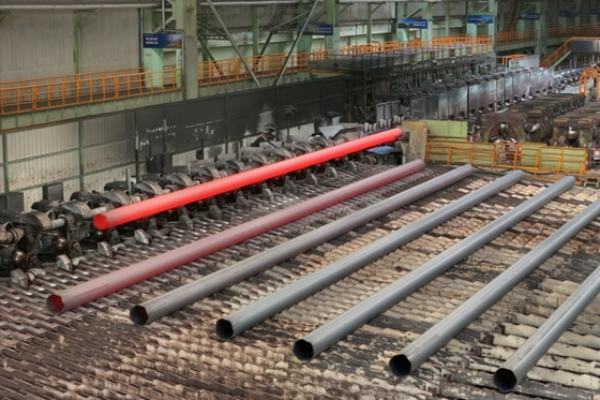

1. تبريد غير موحد أثناء المعالجة الحرارية

أحد المصادر الأكثر شيوعًا للإجهاد المتبقي هو التبريد غير المتساوي بعد المعالجة الحرارية.

أثناء التبريد أو التطبيع أو التلدين ، غالبًا ما يبرد السطح الخارجي للأنبوب أسرع من الجدار الداخلي. هذا الاختلاف في معدلات التبريد يخلق ضغطًا داخليًا داخل المادة.

وتشمل العواقب المحتملة ما يلي:

تشويه الأنابيب

قضايا Ovality

عدم الاستقرار الأبعاد

زيادة خطر التكسير

إجراءات التحكم في درجة الحرارة والتبريد المناسبة ضرورية للحد من الإجهاد الحراري.

2. عمليات العمل الباردة

يمكن أن تؤدي عمليات التشوه البارد أيضًا إلى إجهاد بقايا كبير.

وتشمل الأمثلة ما يلي:

الرسم البارد

لفافة على البارد

بيلغيرينغ

عمليات التحجيم

تعمل هذه العمليات على تحسين دقة الأبعاد والتشطيب السطحي ولكنها تولد تشوهات بلاستيكية داخل الهيكل الفولادي.

بدون علاج مناسب لتخفيف التوتر ، قد يظل الإجهاد المتبقي محاصرًا داخل جدار الأنبوب.

3. مرحلة التحول الإجهاد

تجربة بعض درجات الفولاذ المقاوم للصدأ ودرجات الفولاذ المقاوم للصدأ تحولات المرحلة خلال دورات التدفئة والتبريد.

مع تغير البنية المجهرية ، قد يحدث توسع أو انكماش في الحجم ، مما يولد ضغطًا إضافيًا متبقًا.

هذه الظاهرة مهمة بشكل خاص في:

أنابيب من سبائك الصلب

أنابيب مزدوجة من الفولاذ المقاوم للصدأ

أنابيب الفولاذ المقاوم للصدأ فائقة الوجهين

منتجات أنابيب وأنابيب غلاف عالية القوة

يساعد التحكم الدقيق في معلمات المعالجة الحرارية على تقليل الإجهاد الناتج عن التحول.

لماذا السيطرة على الإجهاد المتبقية المسائل

تحسين السلامة الهيكلية

يمكن أن يضعف إجهاد الشد الزائد المتبقي هيكل الأنبوب ويزيد من قابلية التكسير تحت أحمال التشغيل.

يحسن إدارة الإجهاد السليم:

الموثوقية الميكانيكية

قدرة تحمل الأحمال

خدمة الحياة

أداء تعب أفضل

تعاني العديد من خطوط الأنابيب وأنظمة الأنابيب من التحميل الدوري الناتج عن تقلبات الضغط أو الاهتزاز أو التمدد الحراري.

يساعد تقليل الإجهاد المتبقي على تحسين:

مقاومة التعب

مقاومة انتشار التشقق

متانة على المدى الطويل

تعزيز مقاومة التآكل

يمكن أن يساهم الإجهاد المتبقي في تكسير التآكل الناتج عن الإجهاد (SCC) في البيئات العدوانية.

تقليل إجهاد الشد يقلل من مخاطر:

تكسير تآكل الإجهاد

تكسير إجهاد الكبريتيد (SSC)

تكسير مستحث بالهيدروجين (هيكلي)

هذا مهم بشكل خاص لخطوط الأنابيب البحرية وتطبيقات الخدمات الحامضة.

تحسين الاستقرار الأبعاد

تحافظ الأنابيب التي يتم تخفيف الضغط عليها على تحمل أكثر إحكامًا أثناء التشغيل الآلي واللحام والتركيب.

تشمل المزايا:

تقليل التشويه

تحسين الاستقامة

تناسب أفضل ما يصل أثناء التصنيع

طرق للحد من التوتر المتبقي

التلدين بعد التصنيع

يعد التلدين لتخفيف التوتر أحد أكثر التقنيات المستخدمة على نطاق واسع في تصنيع الأنابيب غير الملحومة.

يتم تسخين الأنبوب إلى درجة حرارة يتم التحكم فيها أسفل نقطة التحول الحرجة ثم يتم تبريده تدريجيًا.

تشمل المزايا:

تقليل التوتر الداخلي

تحسين ليونة

تعزيز الاستقرار الأبعاد

انخفاض خطر التشقق

يتم تطبيق التلدين لتخفيف التوتر عادة على الفولاذ الكربوني ، وسبائك الصلب ، والأنابيب غير الملحومة من الفولاذ المقاوم للصدأ.

الرصاص Peening

التليين بالرصاص هو علاج سطح ميكانيكي يقدم ضغطًا مفيدًا في الطبقة الخارجية للأنبوب.

تتضمن العملية التأثير على السطح باستخدام وسائط معدنية أو سيراميك صغيرة بسرعات يتم التحكم فيها.

تشمل المزايا:

تحسين قوة التعب

انخفاض بدء الكراك

زيادة متانة السطح

تعزيز المقاومة للفشل المتعلق بالإجهاد

غالبًا ما يستخدم الرصاص في التطبيقات الهندسية الحرجة التي تتطلب موثوقية عالية.

العلاج بالتبريد

تتضمن المعالجة المبردة تعريض المواد لدرجات حرارة منخفضة للغاية بعد التصنيع.

يمكن لهذه العملية:

تقليل التوتر الداخلي

تحسين استقرار الأبعاد

تحسين البنية المجهرية

تعزيز مقاومة التآكل

العلاج بالتبريد مفيد بشكل خاص للأنابيب الدقيقة والمكونات الهندسية المتخصصة.

فاق

1.ما الذي يسبب الإجهاد المتبقي في الأنابيب غير الملحومة ؟

يحدث الإجهاد المتبقي بشكل رئيسي بسبب التبريد غير المتكافئ ، وعمليات العمل الباردة ، وتحولات المرحلة أثناء التصنيع.

2. لماذا الإجهاد المتبقي ضار ؟

يمكن أن يزيد إجهاد الشد الزائد المتبقي من خطر التشقق وفشل التعب والتآكل الناتج عن الإجهاد.

3. كيف يمكن تقليل الإجهاد المتبقي ؟

وتشمل الطرق الشائعة تخفيف التوتر ، والتلدين بالرصاص ، والتبريد المتحكم فيه ، والمعالجة المبردة.

4. أي الصناعات تتطلب سيطرة صارمة على الإجهاد المتبقي ؟

يتطلب الفضاء الجوي ، والنفط والغاز البحريين ، ومعالجة البتروكيماويات ، وتوليد الطاقة ، وتطبيقات أوكتغ إدارة إجهاد صارمة.
