نوع الأنابيب:أنبوب حفر ، أنبوب حفر Api 5dp ؛ أنبوب حفر ثقيل الوزن (Hwdp) ، قضيب حفر حفرة أسفل ، أنبوب حفر ، كيلي مربع وسداسي الشكل

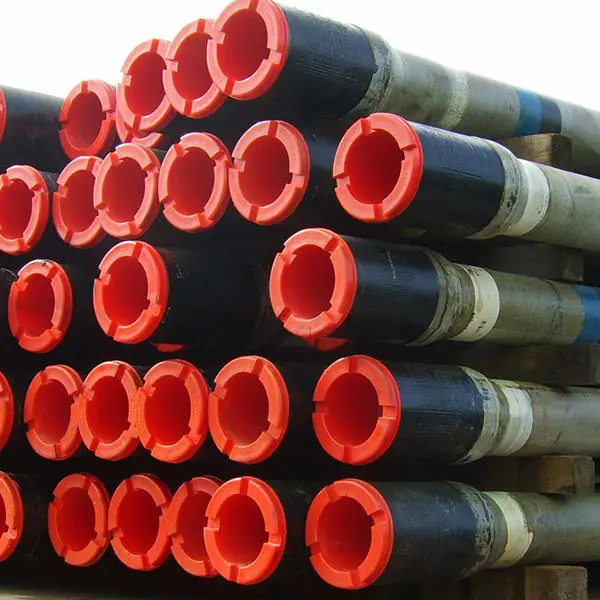

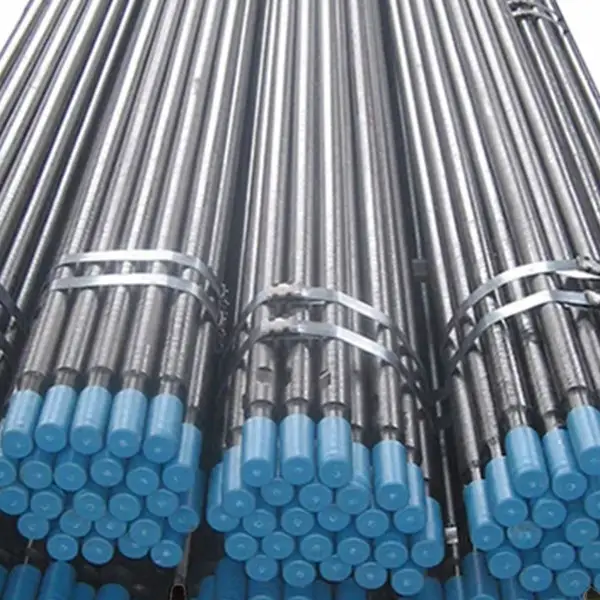

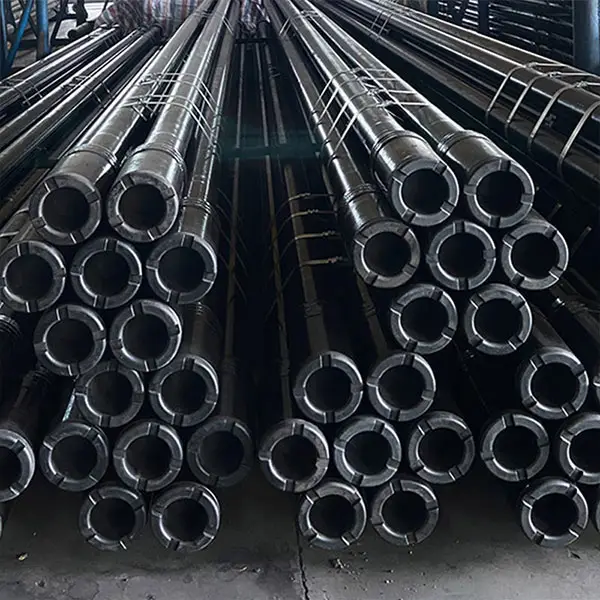

أنبوب حفر
OD: 60.32-168.28
بالطو: 6.45-12.7
طول: R1 ، R2 ، R3
أطواق مثقاب
OD: 3 1-8 "-11"
الطول: 30 قدم/31 قدم/43 قدم/R1 ~ R3
حزام وصلة أداة مقاوم للاهتراء: Tk34 ، Tc2000 ، Arnco 100xt ، 200xt ، 300xt400xt
أنبوب حفر الطلاء الداخلي: Tk34 ، Dpc ، Tc2000 ، Tc3000
اتصال: Nc26 - Nc50 ، 5 1/2fh ، 6 5/8fh
الاستخدام: تفجير الألغام ، حفر آبار المياه ، حفر الآبار الحرارية الأرضية ، بولينج الصدارة ، مشاريع تعدين المعادن غير الحديدية وغيرها ؛
حجم أنبوب الحفر:
OD: 60.32-168.28
بالطو: 6.45-12.7
طول: R1 ، R2 ، R3

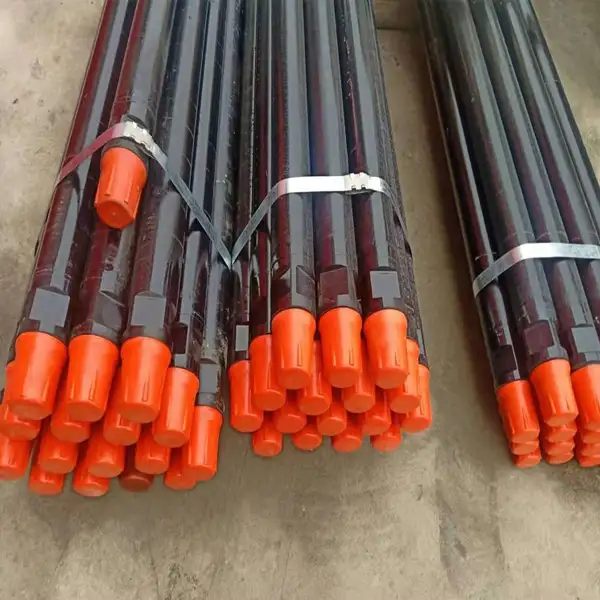

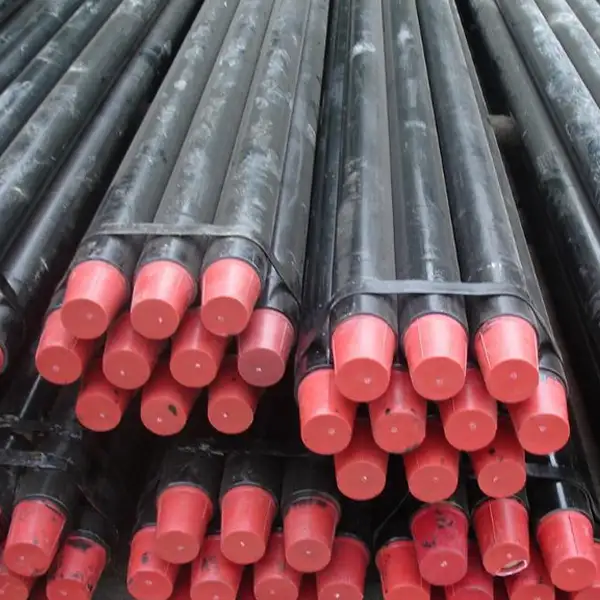

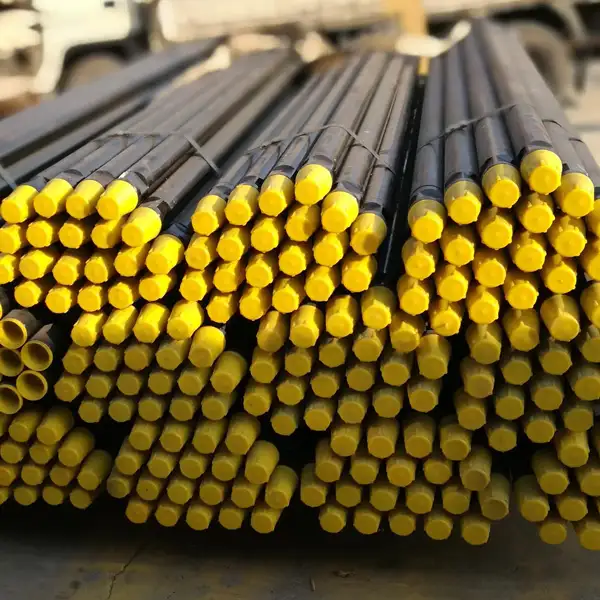

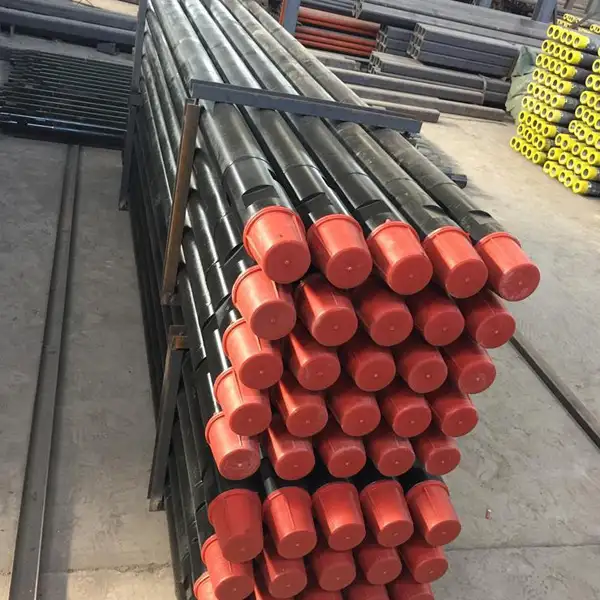

أنبوب مثقاب ثقيل الوزن
OD: 2-3/ 8 "إلى 6-5/ 8"
الطول: ، المدى 2 و 3
الدرجات: E75 ، X95 ، G105 ، S135
خيوط اتصال: NC26 ، NC31 ، NC38 ، NC40 ، NC46 ، NC50 ، 5 1/2FH.6 5/8FH.
معيار الأنابيب: API 5DP E75 ، X95 ، G105 ، S135
نمط مضرب: IU, EU, IEU
اتصال: NC26 ، NC31 ، NC38 ، NC40 ، NC46 ، NC50 ، 5 1/2FH.6 5/8FH.
التطبيق: أنبوب الحفر هو لاستكشاف وتطوير آبار النفط والغاز.

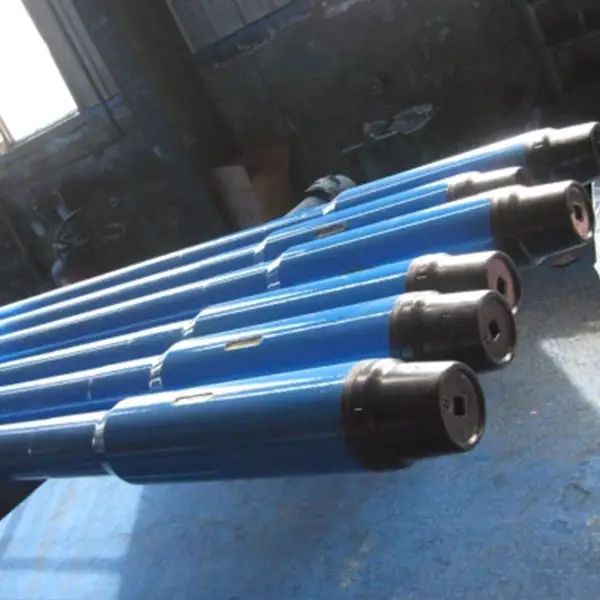

أطواق مثقاب
-OD: 3 1-8 "-11"
-الطول: 30 قدم/31 قدم/43 قدم/R1 ~ R3
-المعيار: API 5DP/API المواصفات 7-1 E75 ، X95 ، G105 ، S135
-نوع الاتصال: NC ، REG ، FH ، إذا
-الخيط: NC26 ، NC31 ، NC38 ، NC40 ، NC46 ، NC50 ، 5.1 / 2FH
-المواد: الفولاذ المقاوم للصدأ/سبائك الصلب/الكربون الصلب/4145H
-التصنيف: طوق مثقاب غير مغناطيسي ، طوق مثقاب زلق ، طوق مثقاب حلزوني ، أطواق مثقاب مربعة ، طوق مثقاب مونيل ، طوق مثقاب المهر ، طوق مثقاب سبيسيفيكاسي
استخدام
-حفر آبار النفط والغاز
إذا كان لديك أي استفسار ، يرجى عدم التردد في الاتصال بنا على الفور ، البريد الإلكتروني:Sales@super-steels.com
أنبوب الحفر هو أنبوب فولاذية مع خيط في النهاية ، والذي يستخدم لتوصيل المعدات السطحية لجهاز الحفر بمعدات الحفر والطحن أو معدات الثقب السفلي في قاع الحفر. يمكن تقسيم أنبوب الحفر إلى ثلاث فئات: كيلي ، أنبوب الحفر وأنبوب الحفر الثقيل.
يقع طوق الحفر في الجزء السفلي من سلسلة الحفر وهو المكون الرئيسي لتجميع أداة الحفر السفلية. الميزة الرئيسية هي أن سمك الجدار أكبر ، وله جاذبية وصلابة أكبر. من أجل تسهيل أعمال التعقب ، يمكن معالجة أخاديد المصعد والأخاديد المنزلقة على السطح الخارجي للخيط الداخلي لطوق الحفر. يتم تقسيم أطواق الحفر بشكل عام إلى ثلاثة أنواع: أطواق الحفر اللولبية ، أطواق الحفر غير المغناطيسية ، وأطواق الحفر المتكاملة.
قطر أنبوب الحفر |
معرف أنبوب الحفر |
وزن أنبوب الحفر |
2-3\ 8 بوصة |
1.815 بوصة |
6.65 رطل/قدم |
2-7/8 بوصة |
2.151 بوصة |
10.40 رطل/قدم |
3-1/2 بوصة |
2.764 بوصة ، 2.602 بوصة |
13.30 رطل/قدم ، 15.50 رطل/قدم |
4 بوصة |
3.340 بوصة ، 3.240 بوصة |
14.00 رطل/قدم ، 15.70 رطل/قدم |
4-1\ 2 بوصة |
3.826 بوصة ، 3.640 بوصة |
16.60 رطل/قدم ، 20 رطل/قدم |
5 بوصة |
4.726 بوصة ، 4.000 بوصة |
19.50 رطل/قدم ، 25.60 رطل/قدم |
5-1/2 بوصة |
4.778 بوصة ، 4.670 بوصة |
21.90 رطل/قدم ، 24.70 رطل/قدم |
6-5\ 8 بوصة |
5.965 بوصة ، 5.901 بوصة |
25.20 رطل/قدم ، 2770 رطل/قدم |
أبعاد التحمل
التسامح |
||
أنبوب الحفر-الجسم الخارجي القطر |
جسم الأنابيب
|
د ≤ 101.60 ، ± 0.79 |
D≥ 114.30 + 1.0 ٪ ،-0.5 ٪ D |
||
أنبوب حفر-جسم خلف Meu |
D≥ 32 ~ ≤ 88.90 ، + 2.38 ٪ ،-0.79 ٪ D |
|
D>88.90 ~ ≤ 127.00 ، + 2.78 ،-0.75 ٪ D |
||
D>127.00 ~ ≤ 168.28 ، + 3.18 ،-0.75 ٪ D |
||
سمك الجدار |
0 ،-12.5 ٪ طن |
التركيب الكيميائي ، جزء الكتلة (٪)
درجة الفولاذ |
ع (٪) |
ق (٪) |
|
≤ |
≤ |
||
جسم الأنابيب |
ه |
0.030 |
0.020 |
X ، G ، S |
0.020 |
0.015 |
|
أداة مشتركة |
0.020 |
0.015 |
الخواص الميكانيكية
درجة الفولاذ |
خصائص الشد |
(21 ℃ ± 3 ℃) تشاربي V-notch طولية الطاقة الممتصة (21 ℃ ± 3 ℃) |
|||||
قوة العائد (Mpa) |
قوة الشد (Mpa) |
استطالة (٪) |
10*10
متوسط (دقيقة) |
10*7.5 متوسط (دقيقة) |
10*5 متوسط (دقيقة) |
||
دقيقة |
ماكس |
دقيقة |
|||||
ه |
517 |
724 |
689 |
|
54(47) |
43(38) |
30(26) |
X |
655 |
862 |
724 |
||||
ز |
724 |
931 |
793 |
||||
S |
931 |
1138 |
1000 |
ملاحظات: ثابت k ، يساوي 1944 (62500) ؛ منطقة مستعرضة لعينة الشد ، mm2(in2) ؛ قوة الشد الدنيا المحددة من Udp ، MPa(Ib/in2)

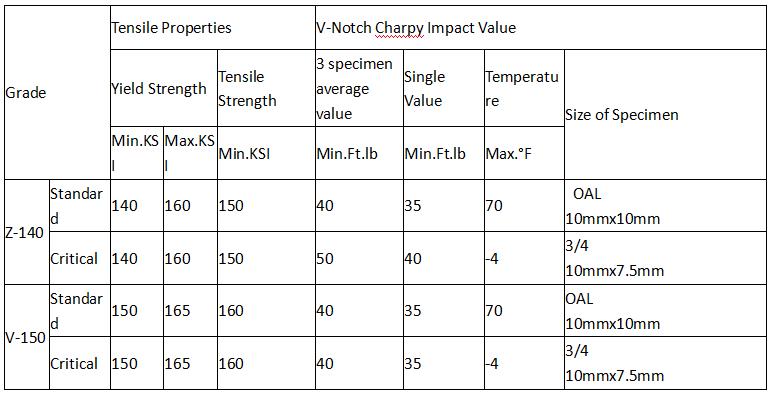

أنبوب حفر عالي القوة
إلى جانب أنبوب الحفر API المشترك 2 "-10" ، تقوم CSC أيضًا بتصنيع أنبوب الحفر القوي ، مثل: ارتفاع من من حيث الأداء على النحو التالي ،

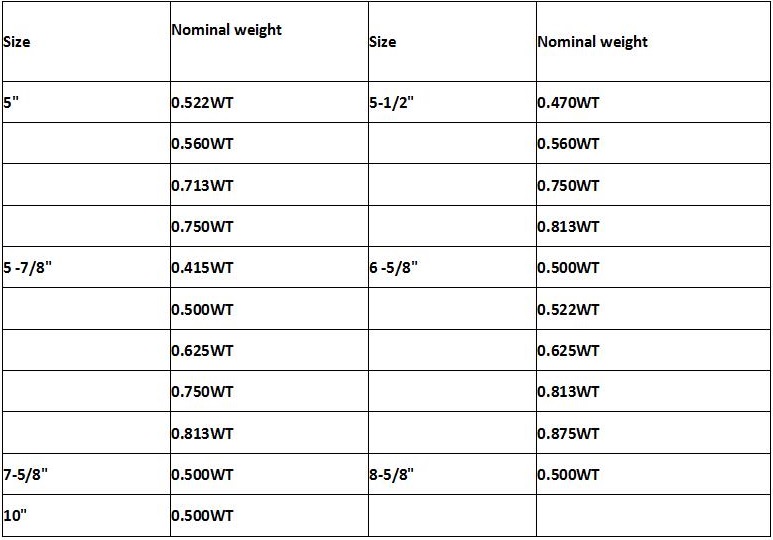

أنبوب حفر الجدار السميك
أنبوب الحفر ذو الجدار السميك مثل أدناه

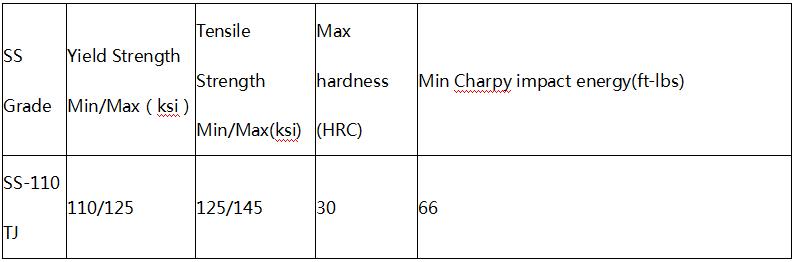

أنبوب حفر خدمة الحامض

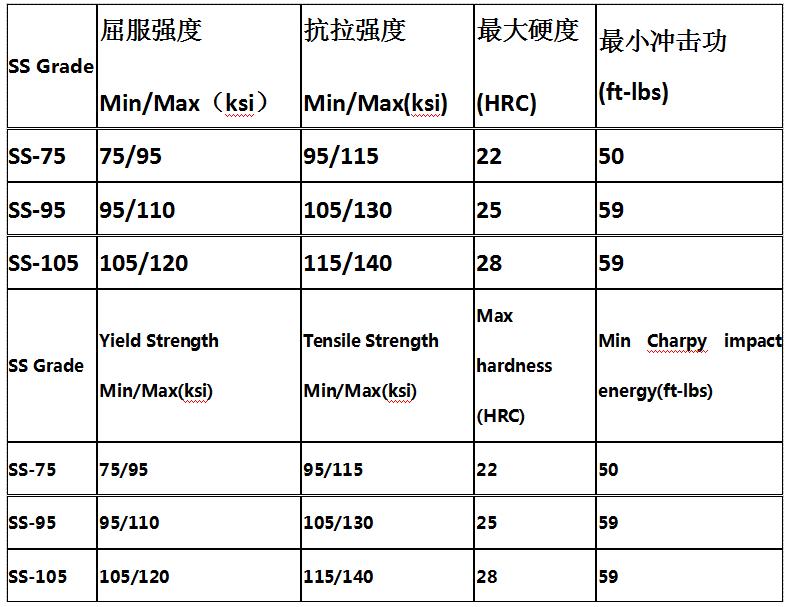

الأداء الميكانيكي لجسم أنبوب الحفر SS
SS أداة الحفر الأنابيب الأداء الميكانيكي المشترك
