قسم جوفاء

أقسام جوفاء دائرية
أقسام جوفاء دائرية

أقسام جوفاء دائرية

الأحجام: سمك الجدار: 2-100 القطر الخارجي: 1\ 2 بوصة-60 بوصة

الطول: 1000 واي-17000


المعالجة الحرارية: كما توالت/تطبيع/TMCP/QT

الدرجات الرئيسية: S235JRH ، S355J0H ، Q215A ، Q235B ، Q345B ، A500 Grade A ، STK400

معيار الفولاذ: EN 10210 ، EN10219 ، EN10216 ، GB/T3094 ، ASTM A500 ، JIS G3444

  • أقسام جوفاء دائرية
  • أقسام جوفاء دائرية
  • أقسام جوفاء دائرية
  • الوصف
  • مواصفة
  • المعيار
  • عملية
  • التعبئة

الوصف

الأحجام: سمك الجدار: 2-100 القطر الخارجي: 1\ 2 بوصة-60 بوصة

الطول: 1000 واي-17000

المعالجة الحرارية: كما توالت/تطبيع/TMCP/QT

الدرجات الرئيسية: S235JRH ، S355J0H ، Q215A ، Q235B ، Q345B ، A500 Grade A ، STK400

معيار الفولاذ: EN 10210 ، EN10219 ، EN10216 ، GB/T3094 ، ASTM A500 ، JIS G3444

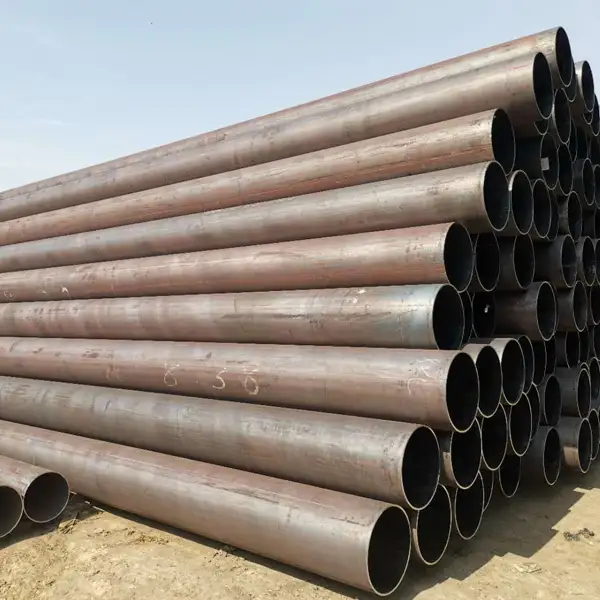

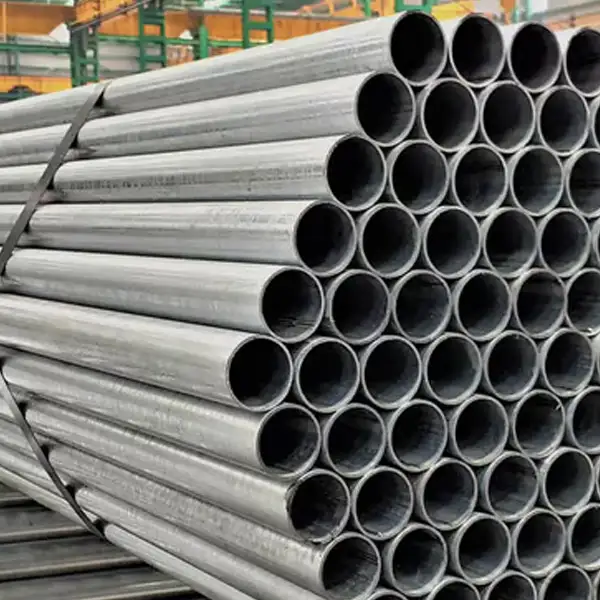

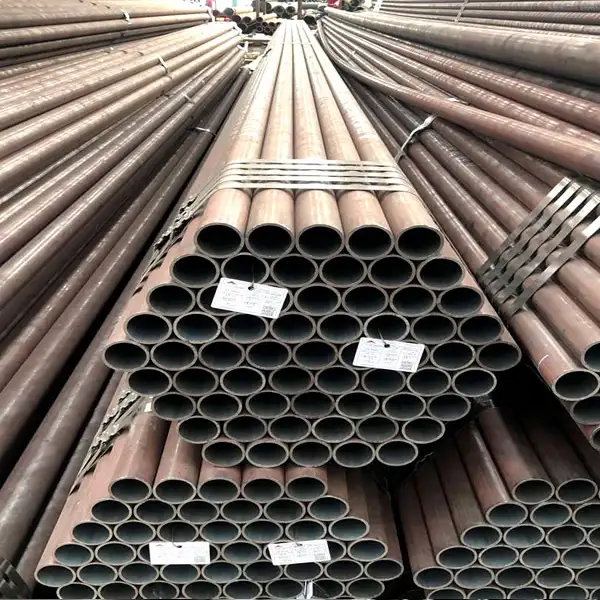

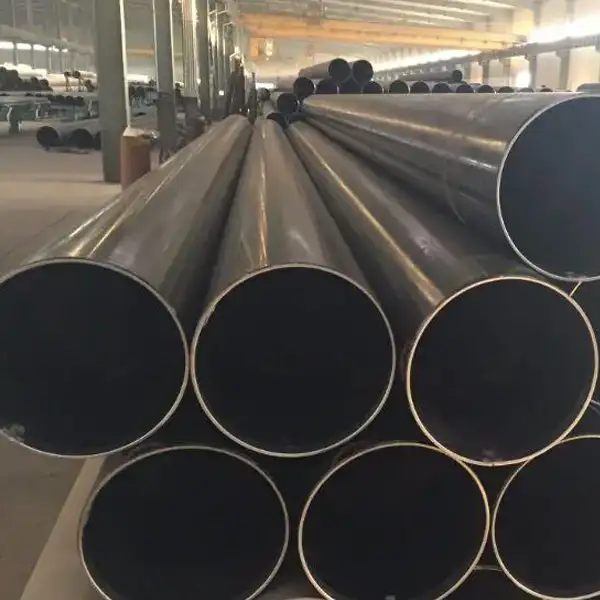

قسم مجوف دائري ، يُسمى أيضًا أنابيب فولاذية مستديرة أو chs أو أنابيب فولاذية مستديرة. قسم مجوف دائري مدلفن عادة من صفائح الفولاذ أو لفائف الشق أو أنواع غير ملحومة متدحرجة من قضبان دائرية. يحافظ Supersteel على أبعاد مختلفة أقسام مجوفة دائرية في المخزون للشحن السريع.

المتطلبات الفنية للقسم المجوف الدائري:
الفحص غير المدمر
اختبار تأثير منخفض termperature
اختبار عرض الدوامة المائية من جميع الدرجات
تم إجراء جميع الدرجات لاختبار التسطيح والتوسيع

خدمات إضافية
تم إصدار شهادة اختبار مطحنة الأصلي تحت تنسيق 10204 3.1/3.2
التلاشي ، النفط ، المجلفن بالغمس الساخن ، التفجير بالرصاص والرسم ، الوسم ، القطع واللحام حسب متطلبات المستخدم النهائي




يمكن استخدام أقسام مجوفة دائرية فولاذية في/من أجل:

  • إنتاج الأثاث الصلب.
  • معدات اللياقة البدنية الصلب.
  • معدات الغابات ؛
  • صناعة السيارات ؛
  • أنابيب الصلب.
  • الأسوار.
  • رفوف الأنابيب الصناعية.
  • قنوات المياه وخطوط أنابيب الغاز.
  • أنظمة التدفئة.
  • هياكل فولاذية.

مواصفة

Type

Weight
[kg/m]

Diameter
[mm]

Wall
thickness
[mm]

21.3 x 3.2 CHS

1.4

21.3

3.2

26.9 x 3.2 CHS

1.9

26.9

3.2

33.7 x 2.6 CHS

2.0

33.7

2.6

33.7 x 3.2 CHS

2.4

33.7

3.2

33.7 x 4 CHS

2.9

33.7

4

42.4 x 2.6 CHS

2.6

42.4

2.6

42.4 x 3.2 CHS

3.1

42.4

3.2

42.4 x 4 CHS

3.8

42.4

4

48.3 x 3.2 CHS

3.6

48.3

3.2

48.3 x 4 CHS

4.4

48.3

4

48.3 x 5 CHS

5.3

48.3

5

60.3 x 3.2 CHS

4.5

60.3

3.2

60.3 x 4 CHS

5.6

60.3

4

60.3 x 5 CHS

6.8

60.3

5

76.1 x 3.2 CHS

5.8

76.1

3.2

76.1 x 4 CHS

7.1

76.1

4

76.1 x 5 CHS

8.8

76.1

5

88.9 x 3.2 CHS

6.8

88.9

3.2

88.9 x 4 CHS

8.4

88.9

4

88.9 x 5 CHS

10.3

88.9

5

114.3 x 3.6 CHS

9.8

114.3

3.6

114.3 x 5 CHS

13.5

114.3

5

114.3 x 6.3 CHS

16.8

114.3

6.3

139.7 x 5 CHS

16.6

139.7

5

139.7 x 6.3 CHS

20.7

139.7

6.3

139.7 x 8 CHS

26.0

139.7

8

139.7 x 10 CHS

32.0

139.7

10

168.3 x 5 CHS

20.1

168.3

5

168.3 x 6.3 CHS

25.2

168.3

6.3

168.3 x 8 CHS

31.6

168.3

8

168.3 x 10 CHS

39.0

168.3

10

193.7 x 5 CHS

23.3

193.7

5

193.7 x 5.4 CHS

25.1

193.7

5.4

193.7 x 6.3 CHS

29.1

193.7

6.3

193.7 x 8 CHS

36.6

193.7

8

193.7 x 10 CHS

45.3

193.7

10

193.7 x 12.5 CHS

55.9

193.7

12.5

193.7 x 16 CHS

70.1

193.7

16

219.1 x 5 CHS

26.4

219.1

5

219.1 x 6.3 CHS

33.1

219.1

6.3

219.1 x 8 CHS

41.6

219.1

8

219.1 x 10 CHS

51.6

219.1

10

219.1 x 12.5 CHS

63.7

219.1

12.5

219.1 x 16 CHS

80.1

219.1

16

219.1 x 20 CHS

98.2

219.1

20

244.5 x 6.3 CHS

37.0

244.5

6.3

244.5 x 8 CHS

46.7

244.5

8

244.5 x 10 CHS

57.8

244.5

10

244.5 x 12.5 CHS

71.5

244.5

12.5

244.5 x 16 CHS

90.2

244.5

16

244.5 x 20 CHS

111.0

244.5

20

273 x 6.3 CHS

41.4

273

6.3

273 x 8 CHS

52.3

273

8

273 x 10 CHS

64.9

273

10

273 x 12.5 CHS

80.3

273

12.5

273 x 16 CHS

101.0

273

16

273 x 20 CHS

125.0

273

20

273 x 25 CHS

153.0

273

25

323.9 x 6.3 CHS

49.3

323.9

6.3

323.9 x 8 CHS

62.3

323.9

8

323.9 x 10 CHS

77.4

323.9

10

323.9 x 12.5 CHS

96.0

323.9

12.5

323.9 x 16 CHS

121.0

323.9

16

323.9 x 20 CHS

150.0

323.9

20

323..9 x 25 CHS

184.0

323.9

25

355.6 x 8 CHS

68.6

355.6

8

355.6 x 10 CHS

85.2

355.6

10

355.6 x 12.5 CHS

106.0

355.6

12.5

355.6 x 16 CHS

134.0

355.6

16

355.6 x 20 CHS

166.0

355.6

20

355.6 x 25 CHS

204.0

355.6

25

406.4 x 10 CHS

97.8

406.4

10

406.4 x 12.5 CHS

121.0

406.4

12.5

406.4 x 16 CHS

154.0

406.4

16

406 x 20 CHS

191.0

406.4

20

406.4 x 25 CHS

235.0

406.4

25

406.4 x 32 CHS

295.0

406.4

32

457 x 10 CHS

110.0

457

10

457 x 12.5 CHS

137.0

457

12.5

457 x 16 CHS

174.0

457

16

457 x 20 CHS

216.0

457

20

457 x 25 CHS

266.0

457

25

457 x 32 CHS

335.0

457

32

457 x 40 CHS

411.0

457

40

المعيار

جميع مخططات درجات الفولاذ للقسم المجوف الدائري الفولاذي:

المعيار

درجة الفولاذ

EN 10210

EN 10219

S235JRH ، S275J0H ، S275J2H ، S355J0H ، S355J2H ، S355K2H
S275NH ، S275NLH ، S355NH ، S355NLH ، S420NH ، S420NLH ،
S460NH ، S460NLH

S235JRH ، S275J0H ، S275J2H ، S355J0H ، S355J2H ، S355K2H
S275NH ، S275NLH ، S355NH ، S355NLH ، S420NH ، S420NLH ،
S460NH ، S460NLH ، S275MH ، S275MLH ، S355MH ، S355MLH ،
S420MH ، S420MLH ، S460MH ، S460MLH

جيجابايت/تي 3091

جيجابايت/تي 3094

جيجابايت/طن 34201

Q195 ، Q215A ، Q215B ، Q235A ، Q235B ، Q235C ، Q235D ، Q275A ، Q275B ،

Q275C ، Q275D ، Q295A ، Q295B ، Q345A ، Q345B ، Q345C ، Q345D ،

Q345E ، Q390A ، Q390B ، Q390C ، Q390D ، Q390E ،

10,20,35,45

ASTM A500

ASTM A501

A500 درجة A ، A500 درجة B ، A500 درجة C ، A500 درجة D

A501 الصف أ ، A501 الصف ب

جيس جي 3444

جيس جي 3466

STK540 ، STK500 ، STK490 ، STK400 ، STK290

عملية
